Аппарат воздушно-плазменной резки

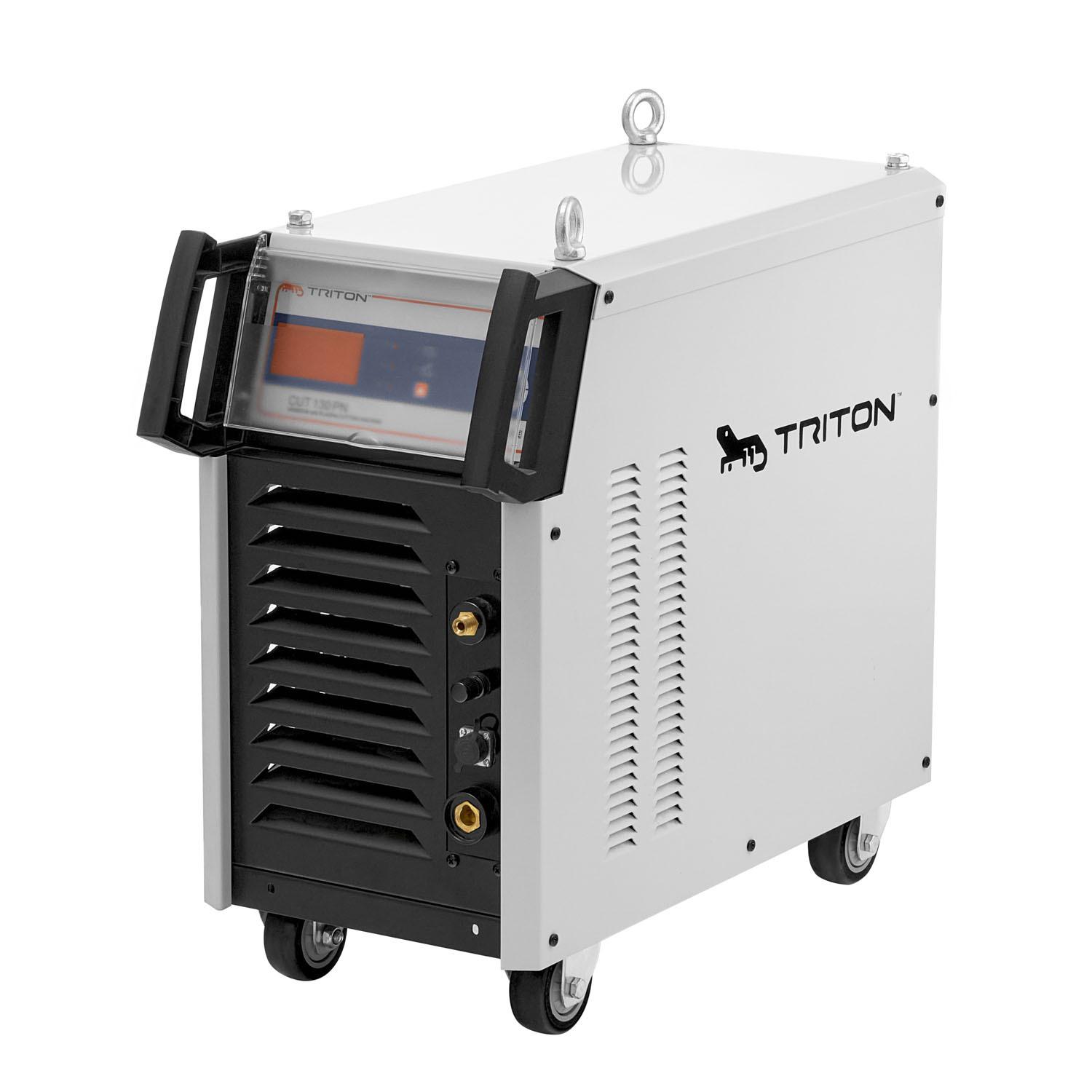

TRITON CUT 130 PN

TRITON CUT 130 PN

В линейке воздушно-плазменных аппаратов компании TRITON модель CUT 130 PN занимает промежуточное значение между топовыми моделями с водяным охлаждением CUT 200W HF и профессиональными аппаратами CUT 70 и CUT 100 PN. Рекомендованная максимальная толщина для автоматического раскроя 35мм. При этой толщине сохраняется оптимальное соотношение качества реза, скорости резки и износа расходных материалов. Максимальная толщина раскроя в ручном режиме - 60мм. Функция «Пневмоподжига», два режима раскроя 2Т/4Т, технология «Soft Switch», эффективное охлаждение и функция POST GAS позволяют обеспечить идеальный рез различных изделий из металлов. Отличная мобильность аппарата, питание 380 В, удобное управление, высокий уровень защиты и безопасности, гарантия 5 лет наряду с высокими техническими показателями обеспечили популярность TRITON CUT 130 PN на производственных объектах, в судостроительной и автомобильной отрасли.

Пневмоподжиг

Отсутствие помех при работе с ЧПУ-станком

Благодаря специальной конструкции электрода внутри резака процесс возбуждения дуги происходит внутри плазмотрона, а не между изделием и электродом. При этом в момент подачи воздуха электрод в резаке приподнимется, а при опускании будет замыкать цепь внутри плазмотрона. В результате исключаются высокочастотные импульсы, которые могут давать наводку или создавать помехи оборудованию станка ЧПУ.

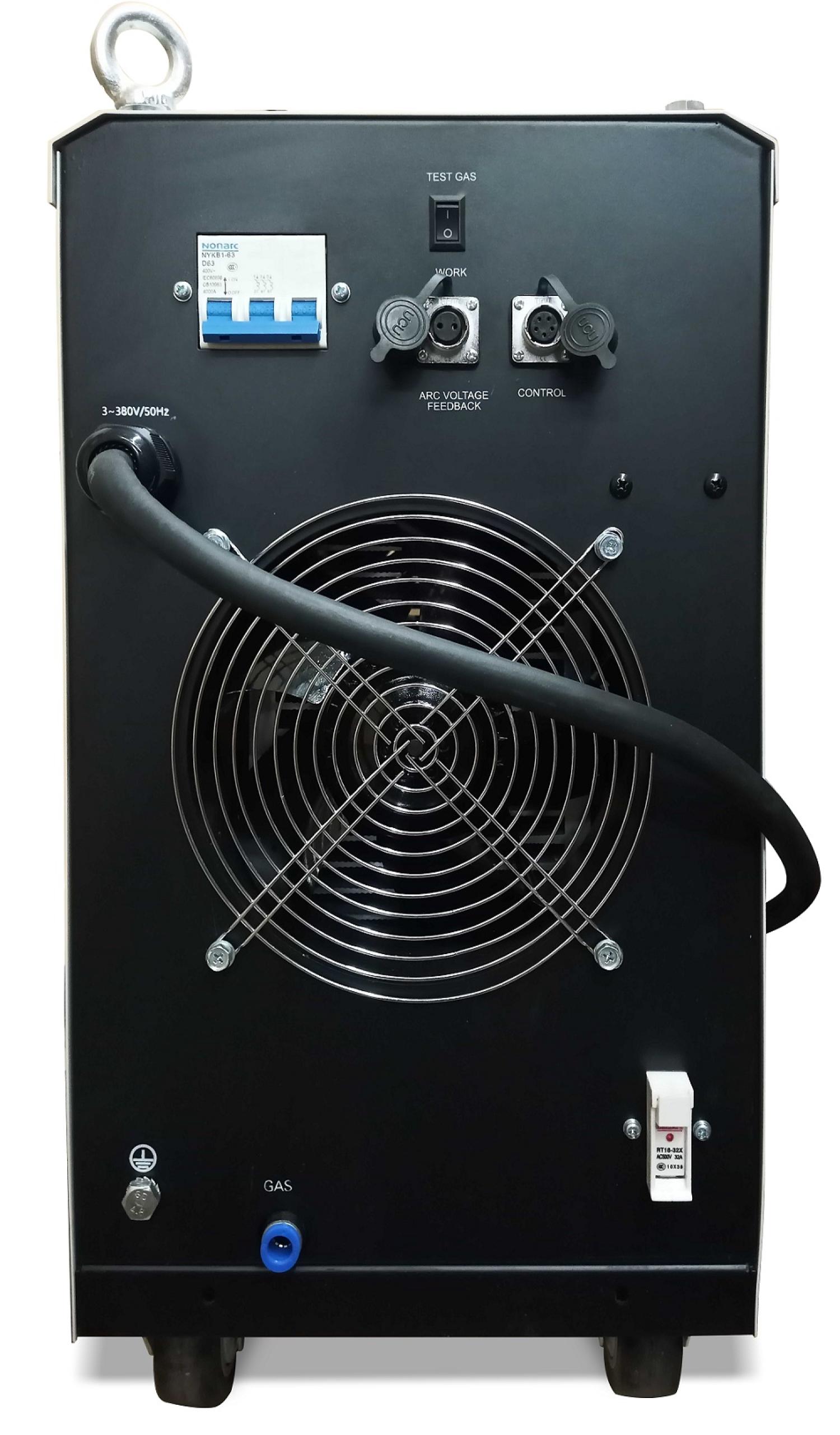

Выход на делитель напряжения

Решение для автоматизации резки металла

Инвертор имеет выход на делитель напряжения, что упрощает подключение источника к системам ЧПУ и дальнейшую эксплуатацию. По напряжению дуги электроника определяет на какой высоте находится головка плазматрона от поверхности металла. Таким образом ЧПУ автоматически регулирует высоту головки плазматрона в зависимости от заданных параметров.

Технология Soft Switch

Увеличивает ресурс эксплуатации, снижает требования к качеству питающей сети

Инвертор построен на биполярных IGBT модулях с применением современной технологии Soft Switch или «Мягкая коммутация». Благодаря этому переключение транзисторов в процессе сварки выполняется с небольшим смещением фаз. Это надежно защищает инвертор от теплового пробоя, перегрева и резкого скачка сварочного тока.

POST GAS

Увеличение ресурса расходных материалов

Встроенная функция POST GAS применяется для эффективного охлаждения резака в конце цикла реза. По завершению цикла еще некоторое время будет подаваться газ до полного охлаждения резака, что увеличивает ресурс расходных материалов и сокращает производственные расходы.

Описание функций

Функция «Пневмоподжиг»

Возгорание факела осуществляется за счет технологии «Пневмоподжига». Как только начинается подача сжатого воздуха на горелку, внутри плазматрона будет происходит возгорание дуги. За счет потока воздуха электрод поднимается внутри горелки, а опускаясь, замыкает цепь внутри горелки. В результате процесс возгорания факела осуществляется без прямого контакта с раскраиваемым металлом. Благодаря этому не происходит загрязнение плазматрона, также резчик получает возможность приступить к раскрою загрязненного металла со слоем краски на поверхности или ржавчины. Отсутствие в момент возгорания факела высокочастотных импульсов позволяет использовать TRITON CUT 130 PN совместно с современными портальными станками с ЧПУ. При этом исключаются помехи на высокоточное электронное оборудование.


Качественный раскрой металлов до 57 миллиметров

Диапазон тока раскроя в аппарате TRITON CUT 130 PN составляет 30-125 А, что позволяет резчику выбирать наиболее оптимальную величину для работы с металлами разной толщины. За счет высокотемпературной стабильной плазменной дуги формируется идеальный раскрой металла с правильными кромками. При этом практически не требуется доработка металла, что позволяет его сразу же использовать для дальнейшей обработки. Максимальная производительность при работе с устройством достигается при раскрое металлов толщиной до 40 миллиметров, при этом за 1 минуту длина реза будет составлять не менее 500-600 миллиметров. Стоит отметить, что при силе тока 125 А показатель ПВ будет на уровне 100%. Благодаря этому гарантируется высокая производительность и безотказность TRITON CUT 130 PN даже при работе в особо сложных производственных условиях.

Soft Switch

Передовая технология «мягкой коммутации», которая реализована в CUT 130 PN позволяет обеспечить ряд преимуществ. Благодаря функции Soft Switch коммутация IGBT транзисторов Siemens осуществляется со смещением фаз. При этом происходит снижение тепловых потерь в широком рабочем диапазоне плазменной дуги. Кроме того, сокращается нагрев транзисторов, повышается их срок службы и надежность аппарата. Функция Soft Switch позволяет добиться высокую стабильность цикла раскроя даже в условиях интенсивной нагрузки в сложных условиях эксплуатации.

Режим 2Т/4Т

На фронтальной панели TRITON CUT 130 PN можно выбрать два режима работы плазматрона 4Т/2Т. При этом достигается не только оптимальная производительность и качественный раскрой, но и снижается нагрузка на руки резчика. При режиме 2Т можно получить короткий аккуратный рез при работе с небольшими заготовками. Цикл  раскроя будет продолжаться, если резчик удерживает кнопку на плазматроне. Чтобы завершить цикл реза достаточно отпустить кнопку, и далее, дуга автоматически погаснет. Режим 4Т особенно полезен для выполнения длинного реза металлических заготовок как при работе в станках с ЧПУ, так и при ручном раскрое. При активации режима 4Т возгорание факела происходит при кратковременном нажатии кнопки на плазматроне, после этого дуга будет автоматически гореть на заданных параметрах. Чтобы завершить цикл раскроя резчику достаточно повторно кратковременно нажать кнопку на плазматроне.

POST GAS

Технология «финишной продувки» позволяет снизить перегрев расходных материалов и очистить зону раскроя после отключения факела. Таким образом повышается качество реза и ресурс расходников. Активация функции Post Gas в TRITON CUT 130 PN происходит в автоматическом режиме.

Эргономика и настройка

Для выбора величины тока раскроя используется всего один регулятор, который работает в паре с цифровым дисплеем. Таким образом резчик получает возможность настроить ток раскроя с шагом всего 1 А для достижения идеального раскроя. Удобная сенсорная кнопка выбора режима 2Т/4Т расположена возле светодиодных индикаторов «Сеть», «Перегрузка», «Перегрев».

Трехфазное питание

Инверторный аппарат TRITON CUT 130 PN подключается к трехфазным сетям 380 В.

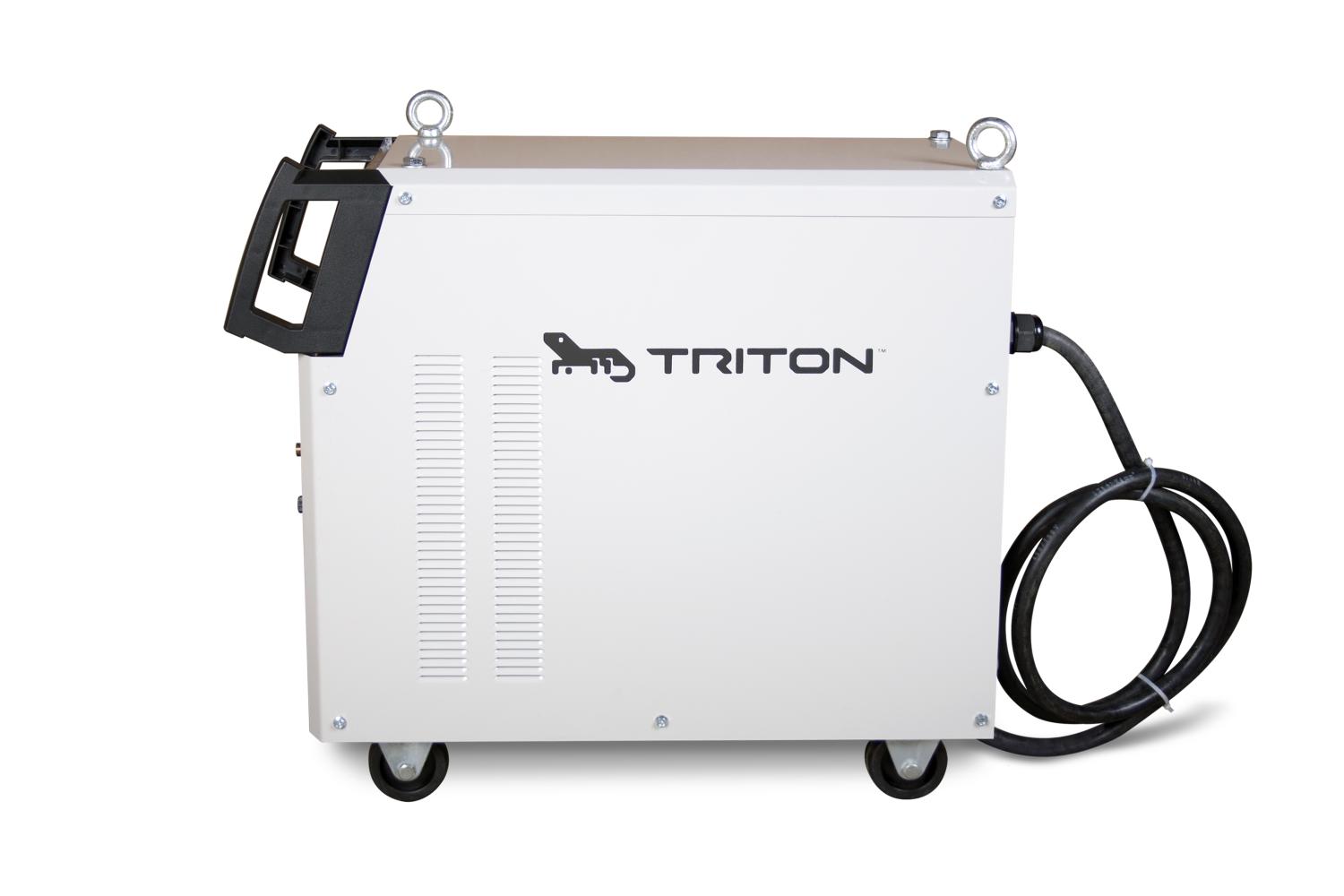

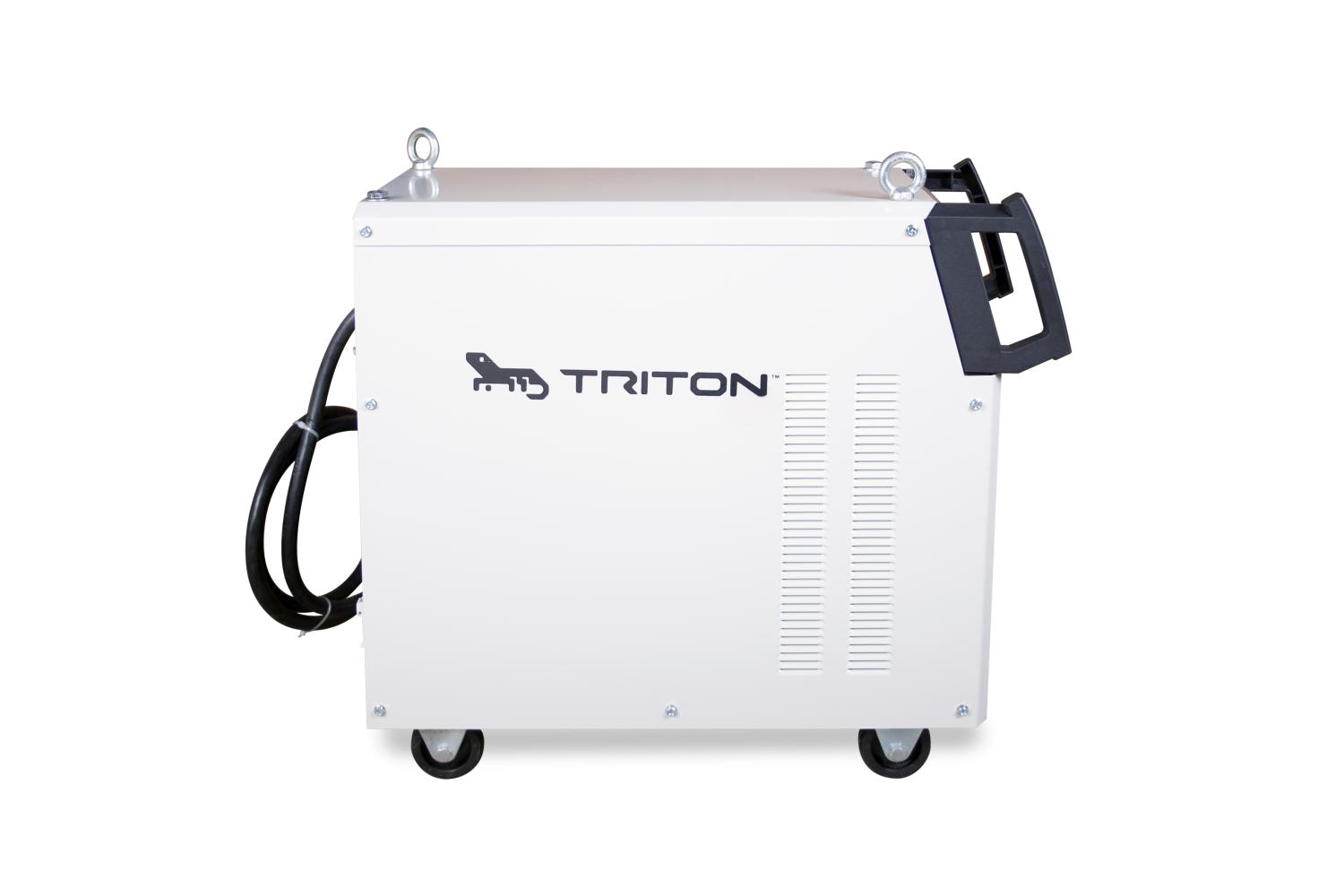

Мобильность

Предусмотренные рым-болты, удобные транспортировочные колеса и ручки позволяют быстро транспортировать TRITON CUT 130 PN.

Ремонтопригодность и универсальность

Благодаря модульной конструкции основных элементов инвертора гарантируется быстрый и несложный процесс замены или ремонта вышедших из строя элементов. При этом не требуется менять всю дорогостоящую плату целиком.

Надежность и гарантия

Электронные компоненты внутри TRITON CUT 130 PN покрыты защитным слоем лака, кроме этого воздушные каналы охлаждения полностью изолированы от плат. Благодаря этому повышается надежность инвертора, снижается образование пыли на электронных компонентах. Монтажные ножки IGBT транзисторов покрывают термостойкий силикон, что позволяет исключить пробои. Боковая стенка корпуса покрывается диэлектриком, чтобы в случае случного удара крышка корпуса не закоротила силовые элементы. На данную модель производитель предоставляет гарантию 5 лет (стандартная - 1 год, при заполнении формы обратной связи в разделе "Гарантия" на нашем сайте - дополнительные 4 года).

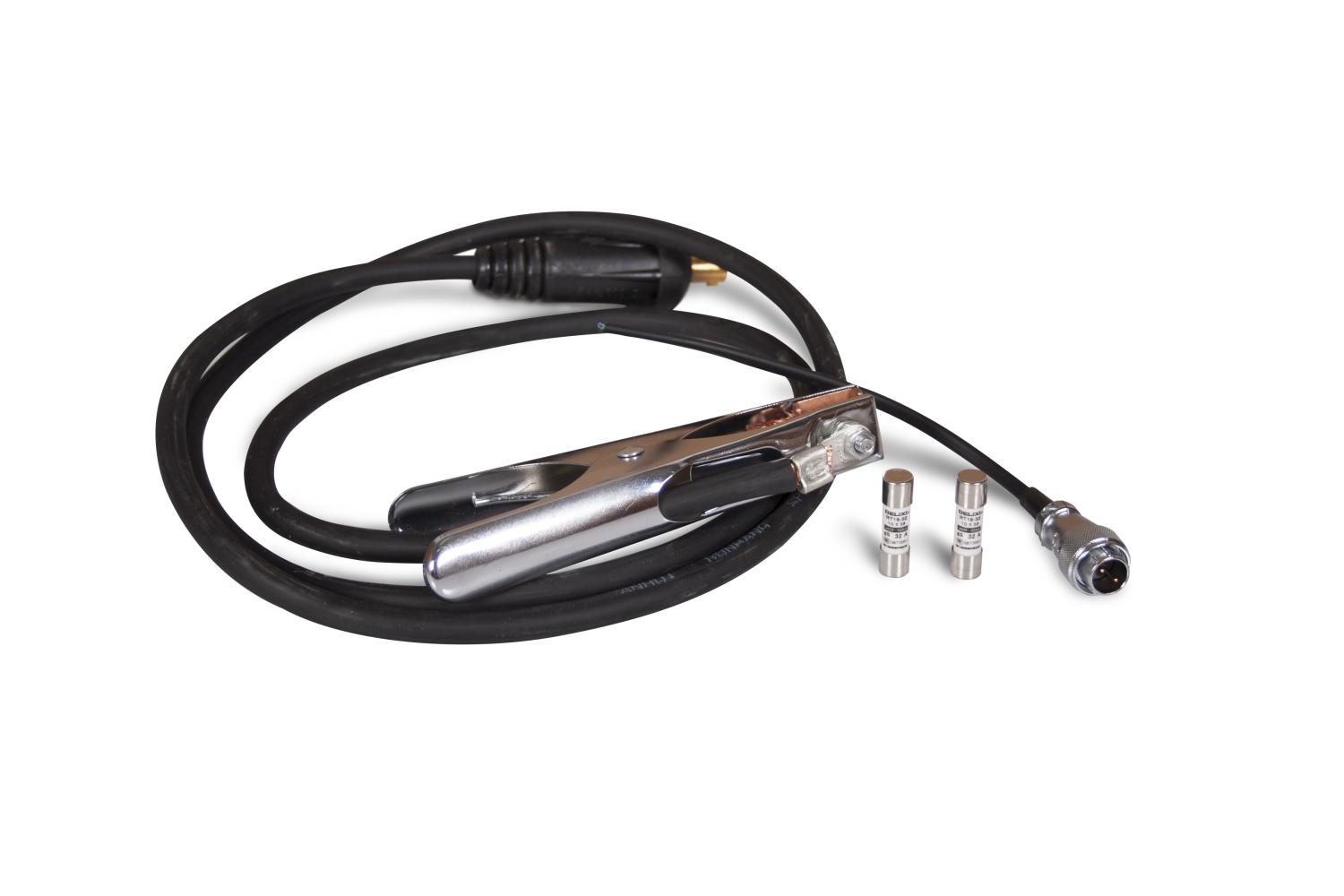

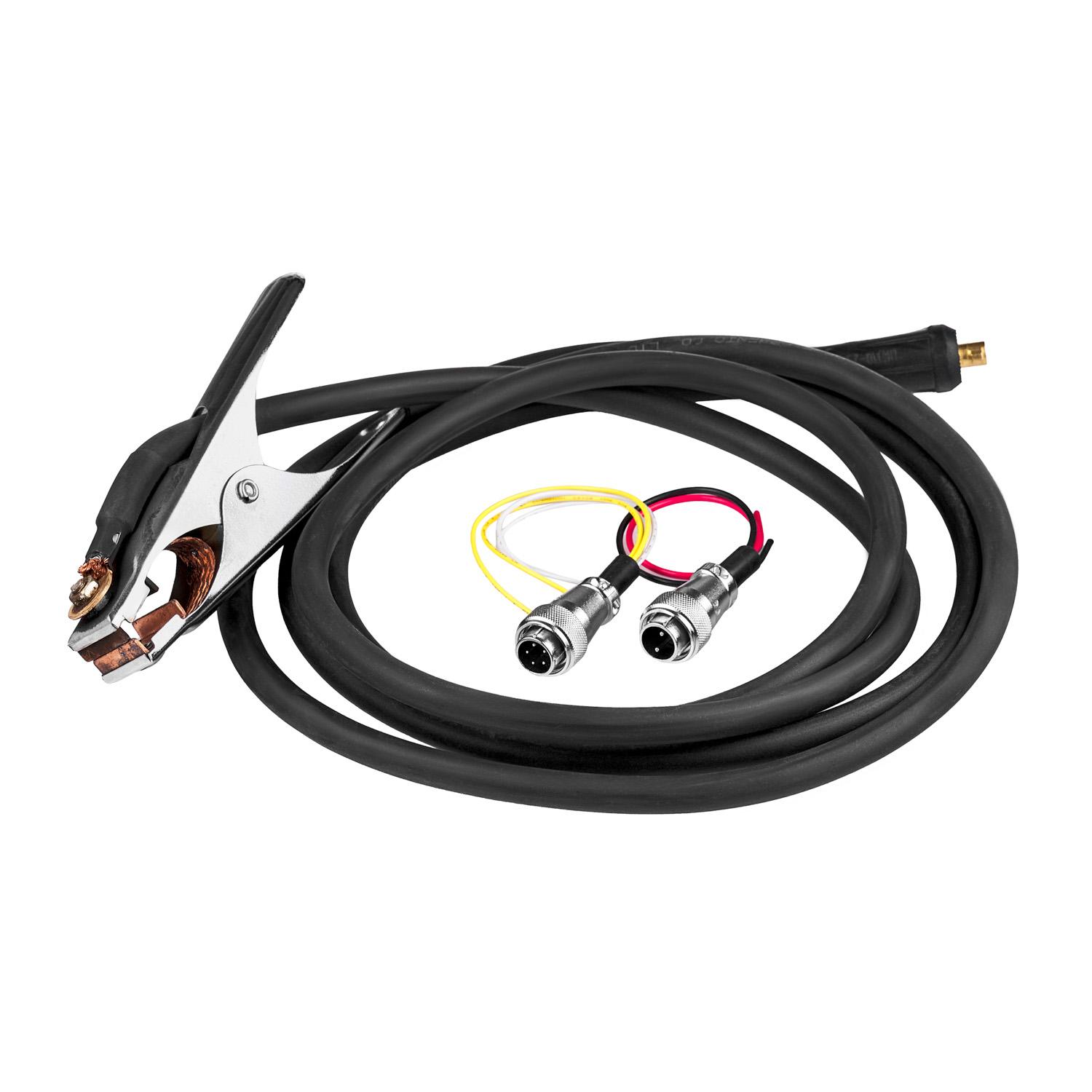

Комплектация:

  • инвертор воздушно- плазменной резки — 1 шт.;
  • кабель массы в сборе - 1шт;
  • 2-Pin разъем для подключения делителя напряжения - 1шт;
  • 2-Pin разъем для подключения проводов сигнала запуска источника - 1шт;
  • гарантийный талон и руководство пользователя.
Вместе с аппаратом рекомендуется использовать оригинальные плазменные резаки TRITON

Характеристики TRITON CUT 130 PN

Основные преимущества аппарата

IGBT модули SIEMENS;

пневмоподжиг;

функция Soft Switch;

высокая стабильность дуги;

режимы 4Т/2Т;

цифровой дисплей;

мобильность;

питание - 380 В;

максимальная толщина реза до 60 мм;

гарантия 5 лет;

защита от перегрева и перегрузки.

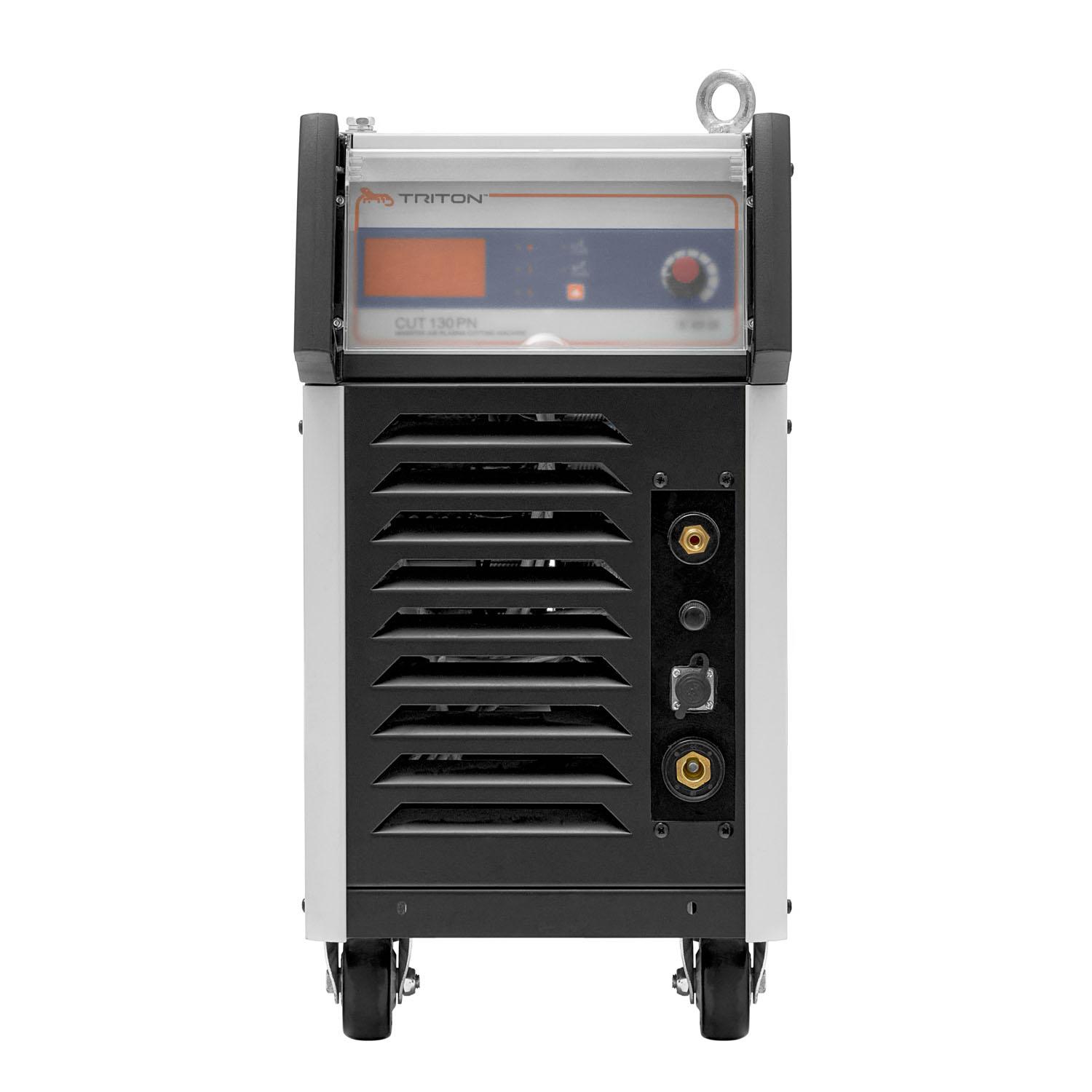

Лицевая панель аппарата

  • 1 - Дисплей
  • 2 - Регулировка величины тока плазменной резки
  • 3 - Выбор режима 2Т/4Т

Подбор компрессора

Обратите внимание, что у большинства компрессоров в характеристиках указана производительность на входе (Пвход). Она отличается от производительности на выходе (Пвыход).

Формула расчета производительности на выходе компрессора:
Пвыход = Пвход * КПД

У разных типов компрессоров КПД разный:

КПД = 0,6 для коаксиального компрессора
КПД = 0,7 для масляных ременных одноступенчатых компрессоров
КПД = 0,8 для масляных ременных двухступенчатых компрессоров
КПД = 0,95 для винтовых компрессоров


Пример расчёта:

Расход воздуха, необходимый плазморезу: 180 л/мин
Тип компрессора: коаксиальный

Минимальное рекомендуемое значение производительности на входе
компрессора:

Пвход = Пвыход / КПД = 180 / 0.6 = 300 л/мин
